Solusi

Gravitasi, flotasi, pemisahan magnetik, dan pelindian sianida — pemilihan peralatan, desain proses, dan pabrik lengkap sesuai bijih Anda.

01
GRAVITY SEPARATION

Pemisahan Gravitasi

Pemisahan berdasarkan perbedaan densitas — tanpa reagen, biaya rendah, dan bersih. Pilihan utama untuk emas aluvial, timah, tungsten, dan tantalum-niobium.

Bijih yang cocok

Emas aluvialEmas primerTimahTungstenTantalum-niobiumPasir mineral Ti-ZrKromit

Alur tipikal

  1. Pengumpanan / pencucian & pengayakan
  2. Peremukan & penggilingan (batuan)
  3. Klasifikasi
  4. Rougher jig / spiral
  5. Cleaner meja goyang / sentrifugal
  6. Konsentrat mineral berat

Peralatan utama

Jig Gelombang Gigi GergajiJig DiafragmaMeja Goyang 6-SSpiral Chute Fiberglass (FRP)Konsentrator SentrifugalPengklasifikasi HidraulikMesin Cuci Drum PutarTrommel (Saringan Putar)Trommel Mobile Bermesin DieselPeralatan Pendulangan Emas

Foto lapangan

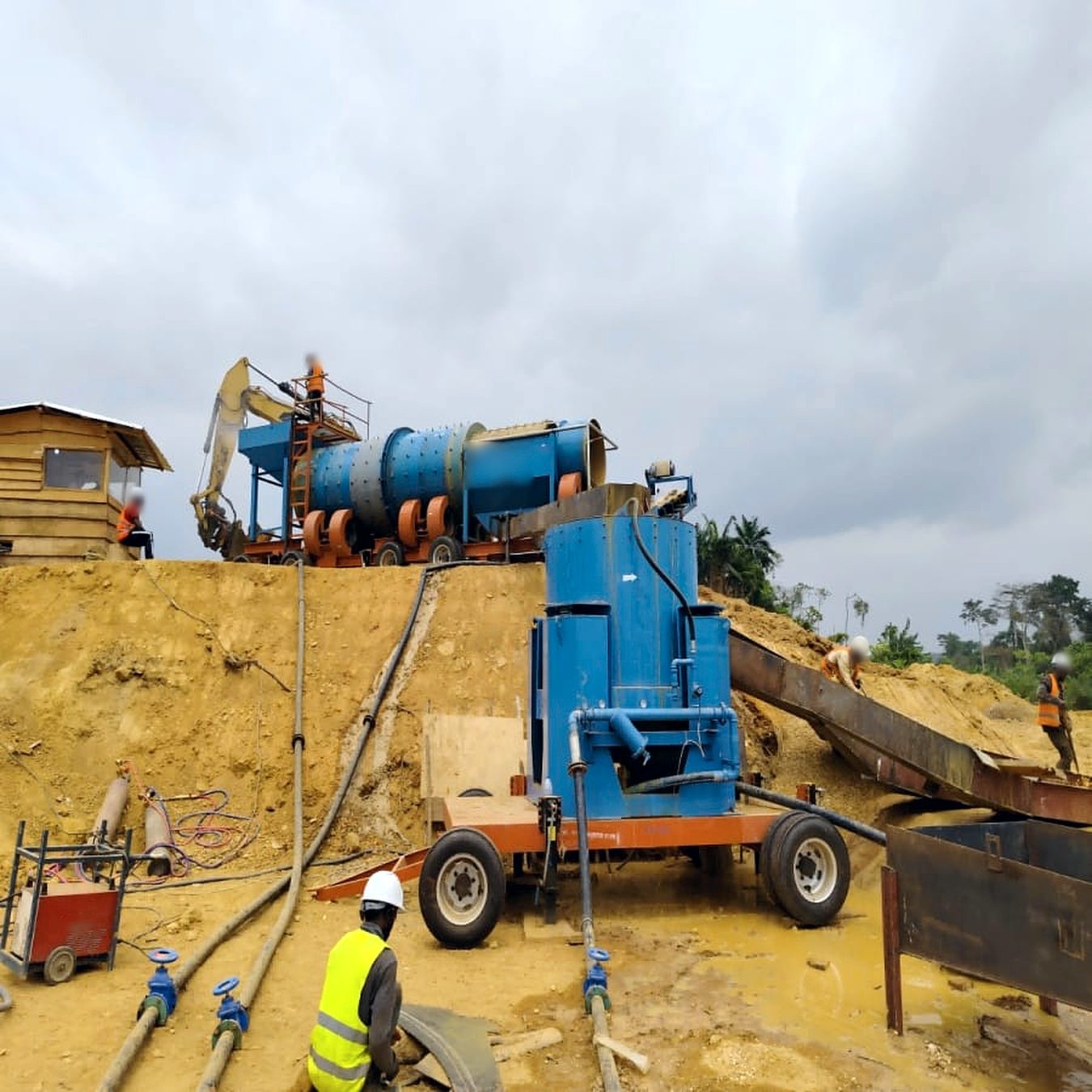

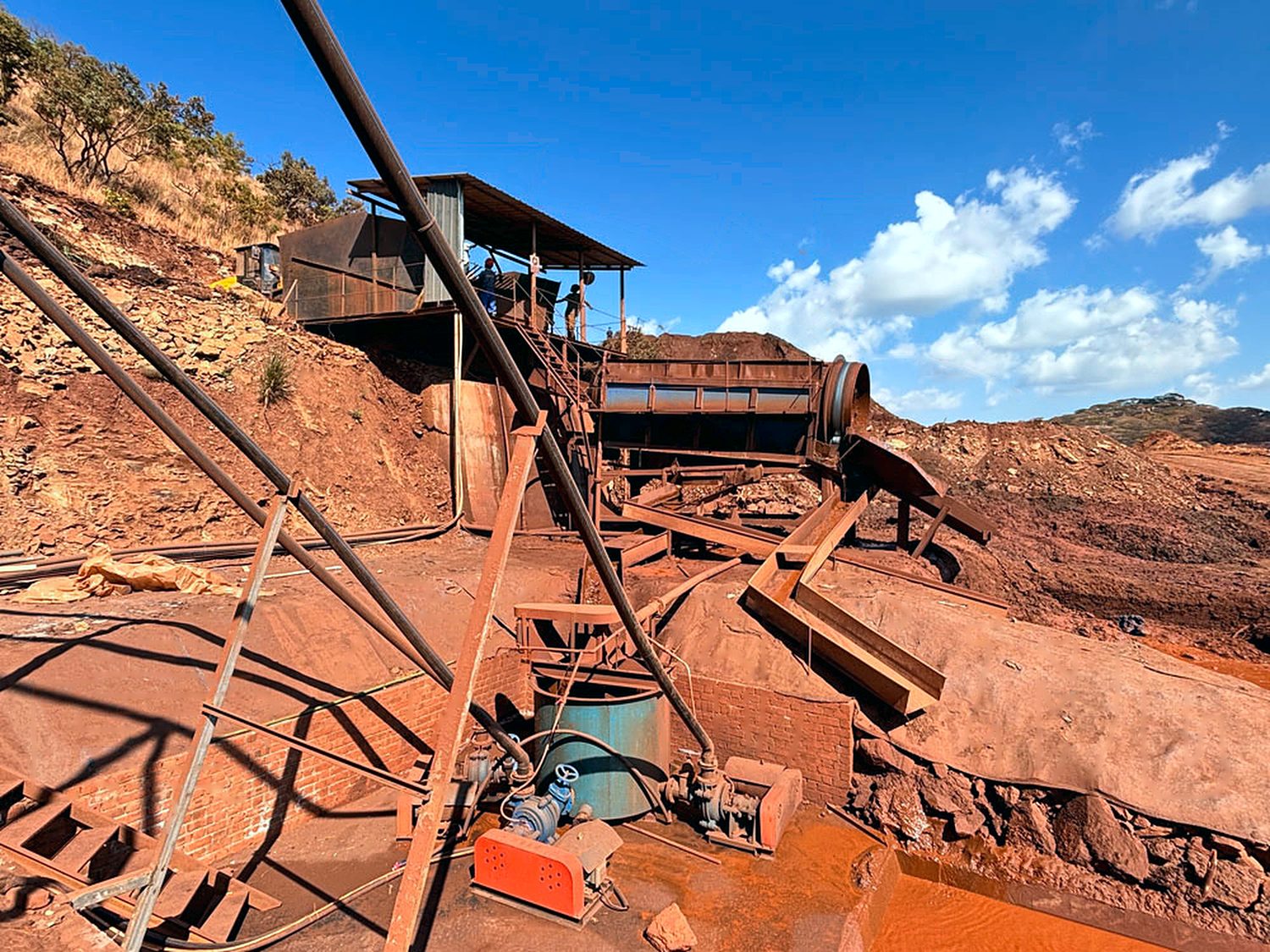

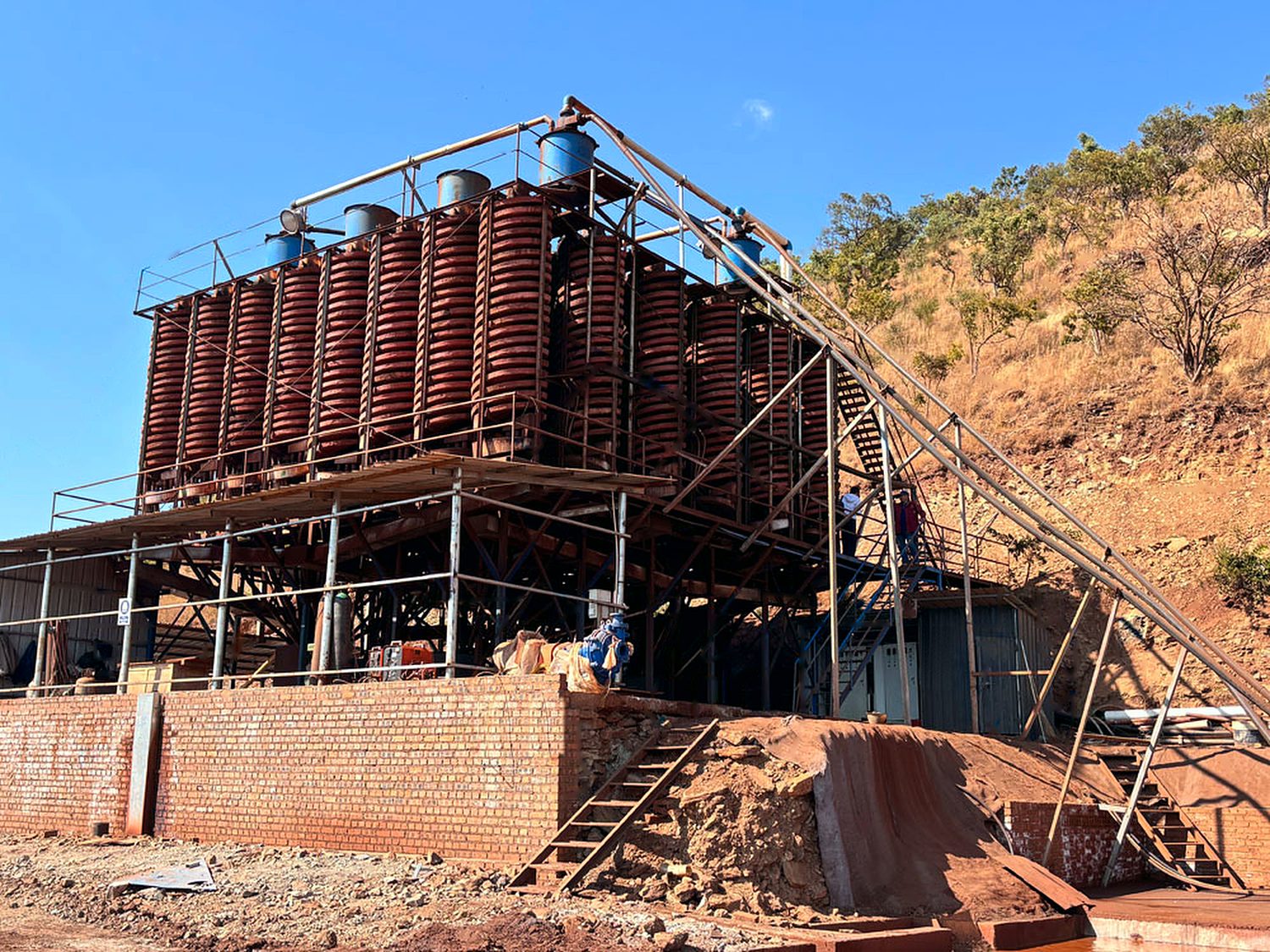

Unit pencucian trommel mobile beroperasi di lokasi emas aluvialAyakan trommel yang mengumpan sluice untuk perolehan emas aluvialDeretan spiral chute beroperasi di pabrik pengolahan
Minta Penawaran
02
FLOTATION

Flotasi

Pemisahan berdasarkan perbedaan sifat permukaan, cocok untuk sulfida logam dasar yang tersebar halus dan beberapa mineral non-logam.

Bijih yang cocok

TembagaTimbal-sengMolibdenumFluoritGrafit

Alur tipikal

  1. Peremukan & pengayakan
  2. Penggilingan & klasifikasi
  3. Pengondisian
  4. Rougher / scavenger / cleaner
  5. Pengentalan & dewatering
  6. Konsentrat

Peralatan utama

Jaw Crusher (Pemecah Rahang)Ayakan Getar SirkularBall MillPengklasifikasi SpiralHidrosiklonTangki PengadukMesin FlotasiThickener Tabung Miring

Foto lapangan

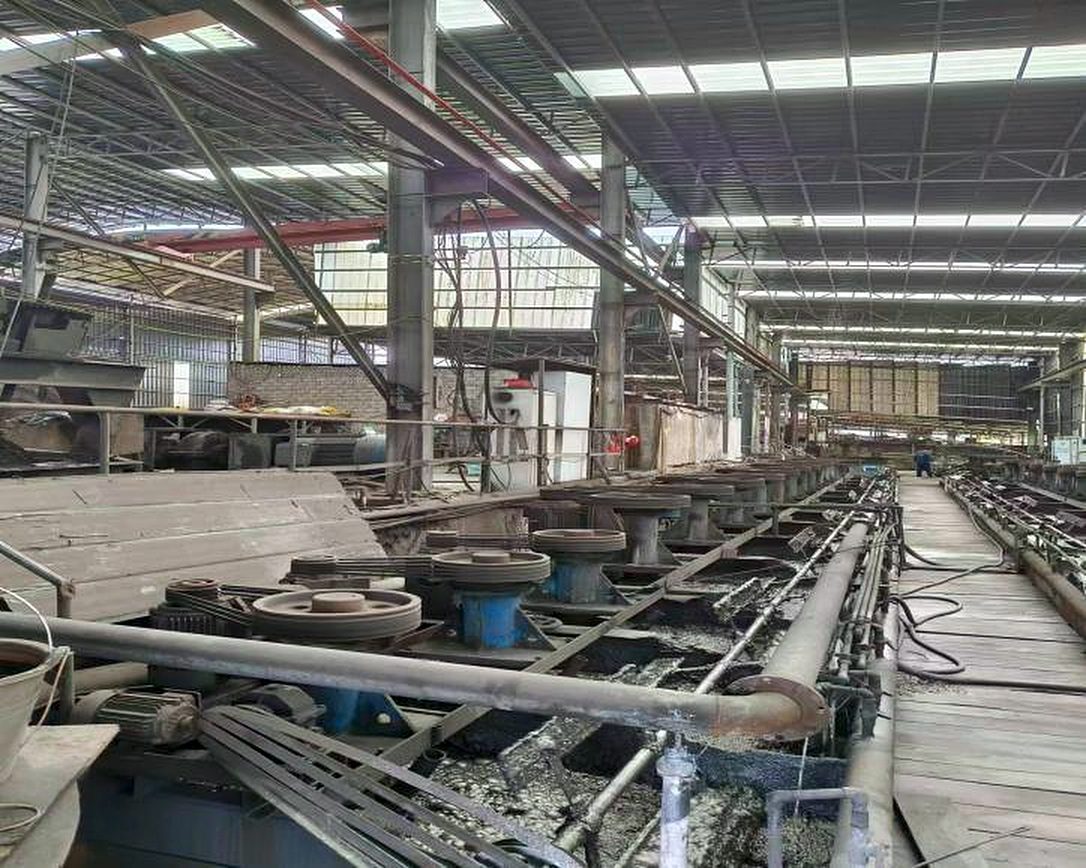

Rangkaian sel flotasi di bengkelDeretan sel flotasi dan jalur operator saat beroperasiPemandangan luas di dalam pabrik flotasi
Minta Penawaran
03
MAGNETIC SEPARATION

Pemisahan Magnetik

Pemisahan berdasarkan sifat magnetik: sederhana, kapasitas tinggi, cocok untuk magnetit dan pasir berat yang mengandung mineral magnetik.

Bijih yang cocok

MagnetitIlmenitPasir berat magnetik

Alur tipikal

  1. Peremukan & pengayakan
  2. Penggilingan & klasifikasi
  3. Rougher / cleaner magnetik
  4. Dewatering
  5. Konsentrat besi

Peralatan utama

Jaw Crusher (Pemecah Rahang)Ball MillHidrosiklonSeparator Magnetik Drum BasahAyakan Getar LinearDewatering ScreenSpiral Chute Fiberglass (FRP)
Minta Penawaran
04
CYANIDE LEACHING

Pelindian Sianida

Cocok untuk bijih emas tersebar halus dan tailing mengandung emas. Kami memasok peralatan pelindian, adsorpsi, desorpsi-elektrolisis, dan pemurnian lumpur emas beserta konfigurasi proses — peralatan saja.

Bijih yang cocok

Emas primerBijih emas-perakTailing mengandung emas

Alur tipikal

  1. Peremukan
  2. Penggilingan & klasifikasi
  3. Pengentalan
  4. Pelindian & adsorpsi
  5. Desorpsi & elektrolisis
  6. Lumpur emas

Peralatan utama

Tangki Pelindian BerpengadukTangki Pengaduk Tipe Angkat (XBT)Unit Desorpsi & ElektrolisisThickener Tabung MiringBall MillHidrosiklonKonsentrator Sentrifugal

Foto lapangan

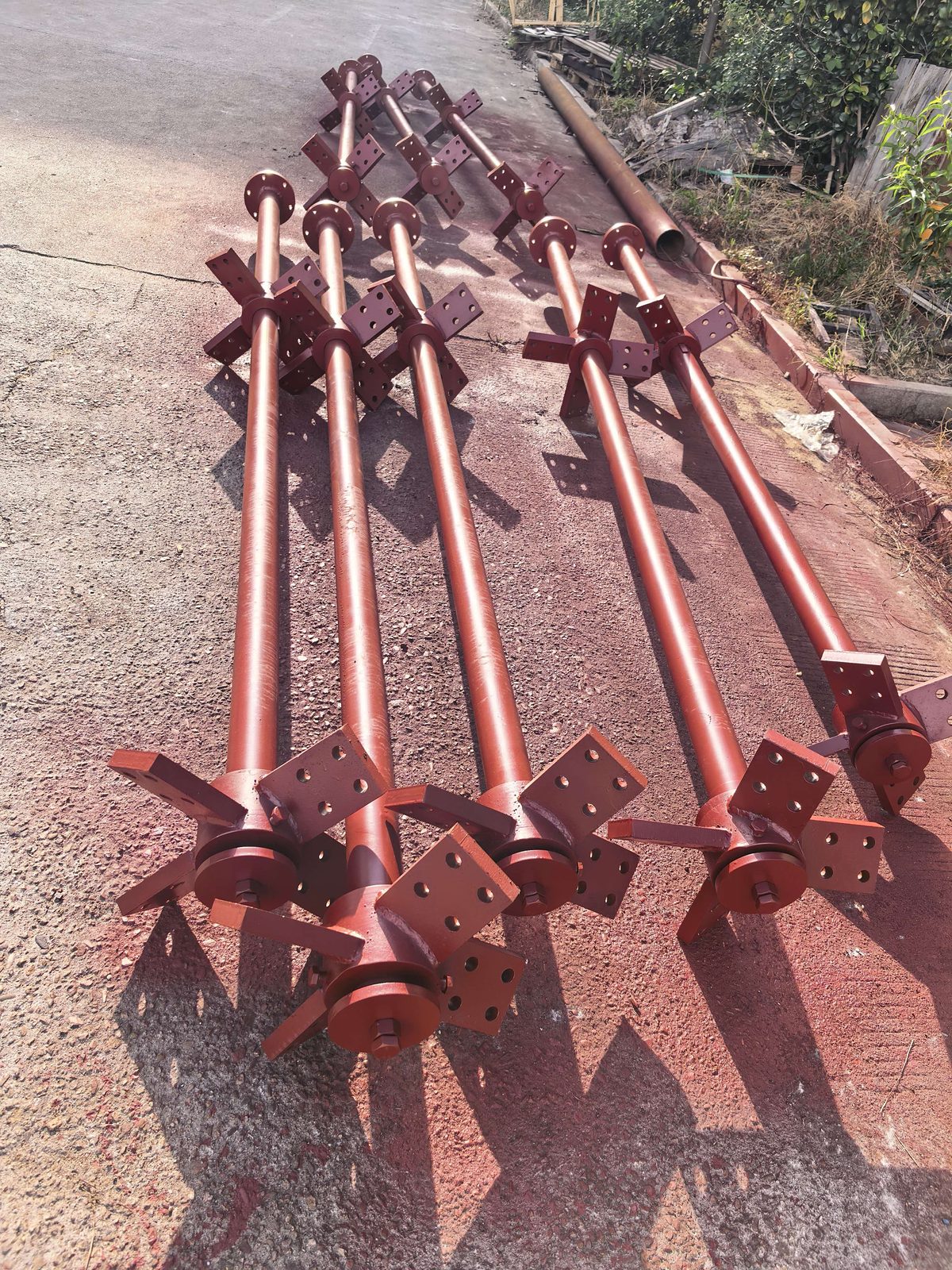

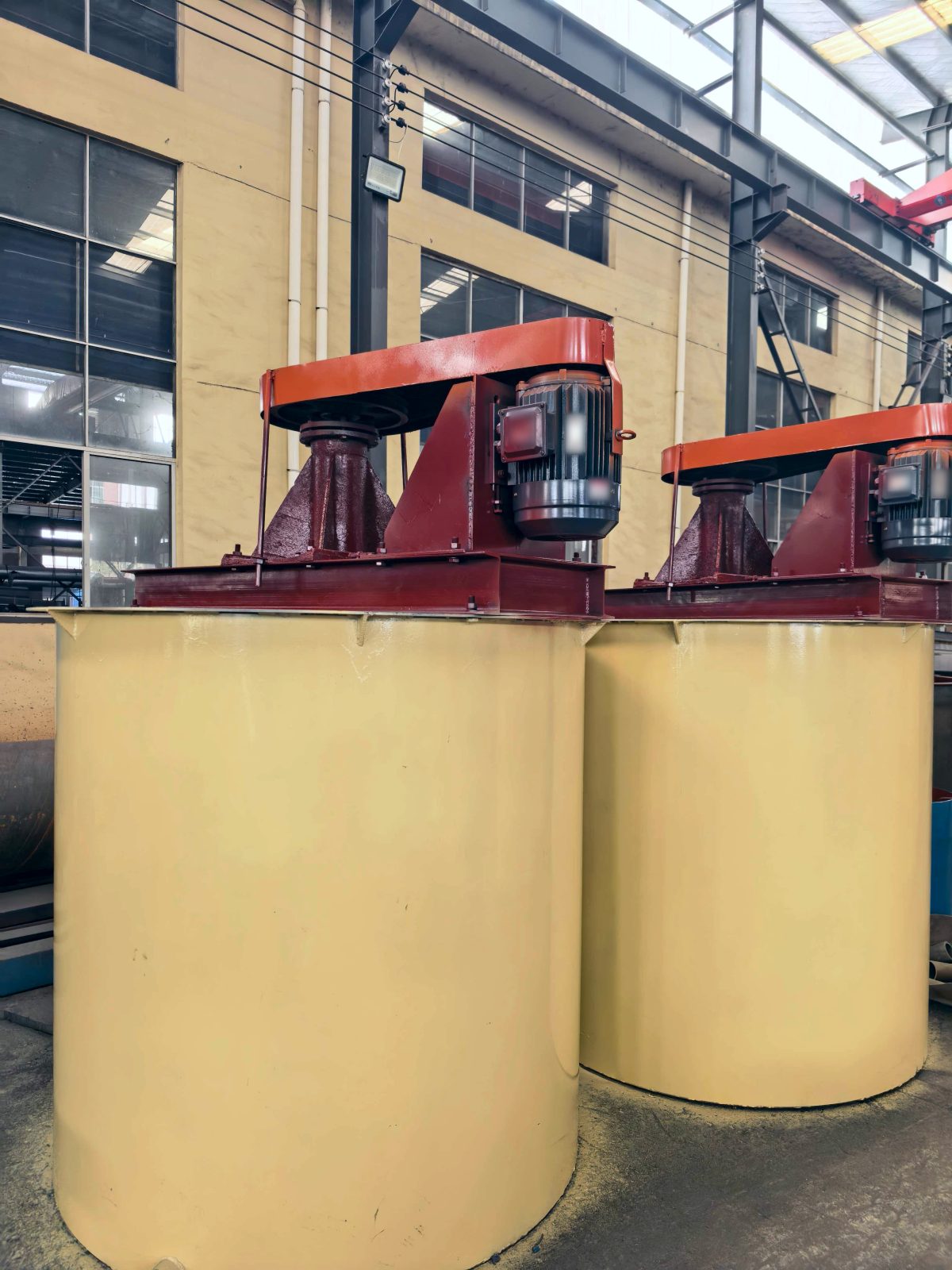

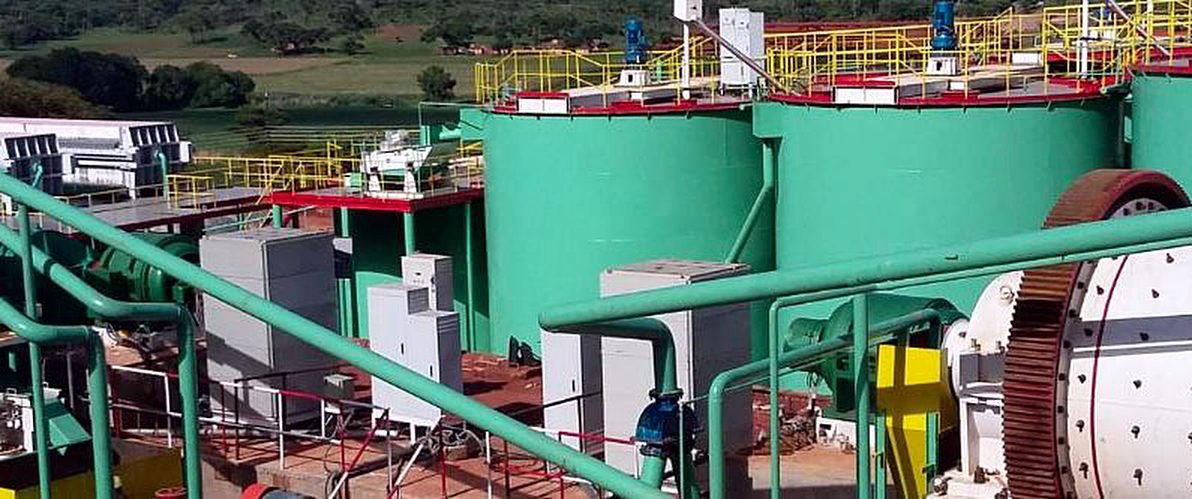

Deretan tangki carbon-in-leach di samping ball millTangki pengaduk rakitanPoros dan impeler agitator
Minta Penawaran
TYPICAL CONFIGURATIONS

Konfigurasi Tipikal: Emas & Perak / Tembaga

Contoh umum untuk bahan diskusi. Diagram alir dan model peralatan sebenarnya bergantung pada uji sampel dan kondisi lokasi.

Emas primer · konfigurasi tipikal CIL

Untuk emas tersebar halus; perolehan gabungan gravitasi dan pelindian

  1. PeremukanJaw crusher + crusher sekunder + ayakan getar
    Jaw Crusher (Pemecah Rahang) · Ayakan Getar Sirkular
  2. PenggilinganBall mill sirkuit tertutup dengan pengklasifikasi spiral atau hidrosiklon
    Ball Mill · Hidrosiklon
  3. GravitasiSentrifugal dan meja goyang memulihkan emas kasar di sirkuit penggilingan
    Konsentrator Sentrifugal · Meja Goyang 6-S
  4. PengentalanThickener mengatur kepadatan slurry
    Thickener Tabung Miring
  5. Pelindian & adsorpsiBeberapa tangki pelindian secara seri
    Tangki Pelindian Berpengaduk · Tangki Pengaduk Tipe Angkat (XBT)
  6. DesorpsiDesorpsi karbon bermuatan dan elektrolisis menjadi lumpur emas
    Unit Desorpsi & Elektrolisis
  7. PemurnianSet peralatan pemurnian lumpur emas (lihat di bawah)
Hanya peralatan dan konfigurasi proses; diagram alir pasti ditentukan oleh uji sampel.

Emas aluvial · konfigurasi tipikal gravitasi

Pencucian & pengayakan + rougher jig + cleaner sentrifugal / meja

  1. PengumpananPengumpan palung / pengumpan getar
    Pengumpan Palung · Pengumpan Getar
  2. PencucianMesin cuci drum atau trommel; trommel mobile diesel untuk lokasi tanpa listrik
    Mesin Cuci Drum Putar · Trommel (Saringan Putar) · Trommel Mobile Bermesin Diesel
  3. RougherJig, sluice
    Jig Gelombang Gigi Gergaji · Peralatan Pendulangan Emas
  4. CleanerSentrifugal, meja goyang
    Konsentrator Sentrifugal · Meja Goyang 6-S
  5. KonsentratPengeringan konsentrat
    Pengering Putar (Rotary Dryer)
Ukuran peralatan disesuaikan dengan kadar lempung, distribusi ukuran, dan kapasitas.

Tembaga · konfigurasi tipikal flotasi 500 t/hari

Peremukan sekitar 37,5 t/jam dua shift; penggilingan & flotasi sekitar 21 t/jam kontinu

  1. PeremukanTiga tahap, satu sirkuit tertutup: pengumpan palung 1240×980 → jaw crusher PE-500×750 → cone crusher → ayakan sirkular YK1848, konveyor sabuk
    Pengumpan Palung · Jaw Crusher (Pemecah Rahang) · Ayakan Getar Sirkular · Konveyor Sabuk
  2. PenggilinganSatu tahap sirkuit tertutup: pengumpan getar → grate ball mill GM2145 + pengklasifikasi spiral 2FG-20, kehalusan 60–75% −200 mesh; tambahkan siklon untuk lebih halus
    Pengumpan Getar · Ball Mill · Pengklasifikasi Spiral · Hidrosiklon
  3. PengondisianPengondisian dua tahap di tangki XB20
    Tangki Pengaduk
  4. FlotasiSatu rougher, dua scavenger, dua cleaner: sel SF-4, JJF-4, dan SF-1.2
    Mesin Flotasi
  5. DewateringThickener konsentrat + filter press; pengentalan tailing dengan daur ulang air proses
    Thickener Tabung Miring
Bijih tembaga sulfida dan oksida memerlukan proses berbeda; diagram alir akhir ditentukan oleh uji sampel.

Set peralatan pemurnian lumpur emas (pemisahan perak)

Mengikuti desorpsi-elektrolisis untuk mengolah lumpur emas hasil elektrowinning

  1. AlurLumpur emas elektrowinning → pemisahan perak → filtrasi vakum → perolehan perak / emas kasar → pengeringan & peleburan
  2. ReaksiReaktor titanium, pelat pemanas antikorosi
  3. VentilasiLemari asam PP, kipas FRP
  4. FiltrasiFilter kantong Φ500, pompa vakum jet, dan perpipaan
Hanya peralatan dan tata letak.
ON-SITE PHOTOS

Foto Lapangan

Foto asli peralatan pengolahan mineral saat dipasang dan beroperasi di lokasi — referensi bentuk peralatan dan tata letak pabrik. Ketuk foto untuk memperbesar.

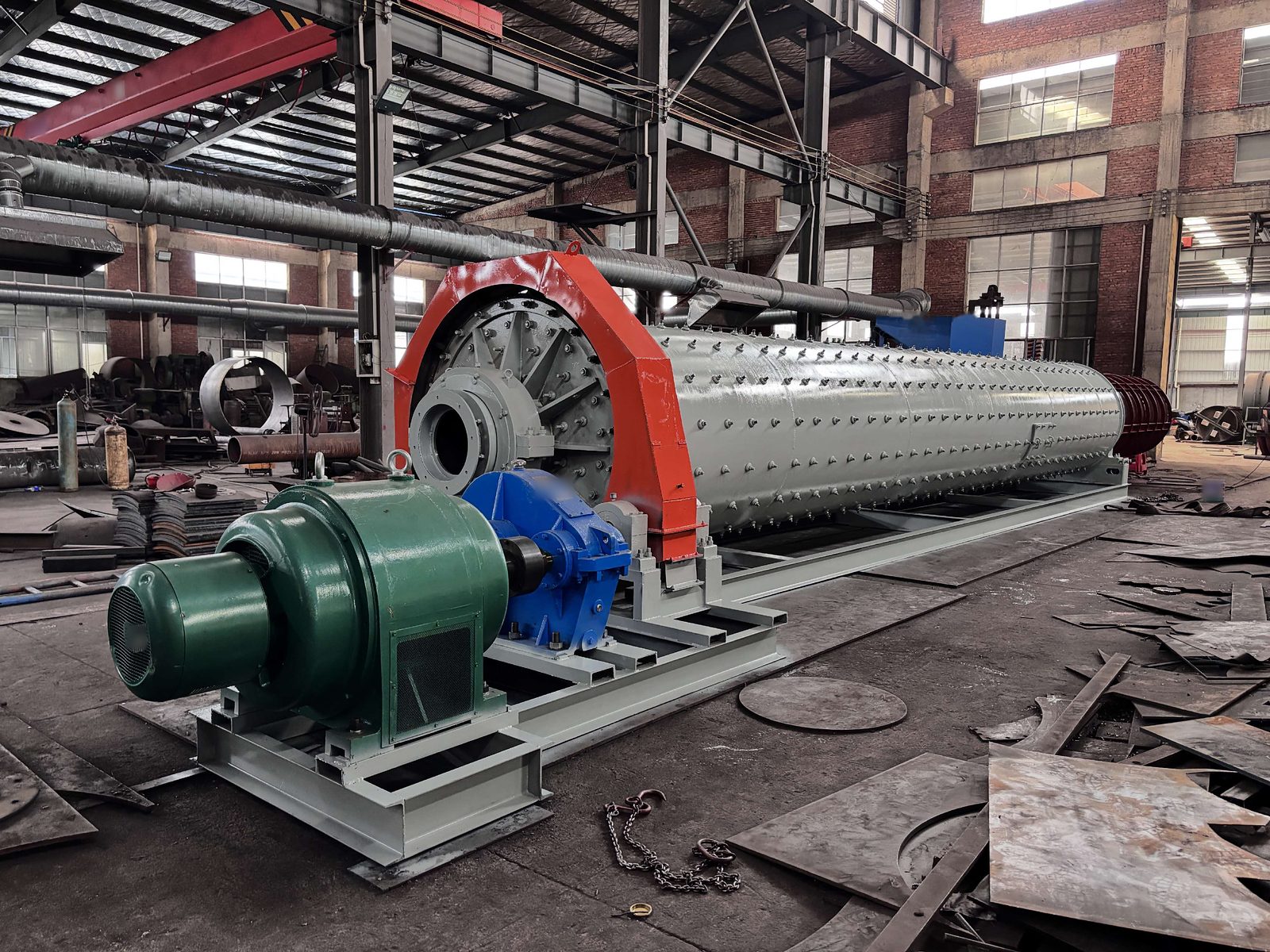

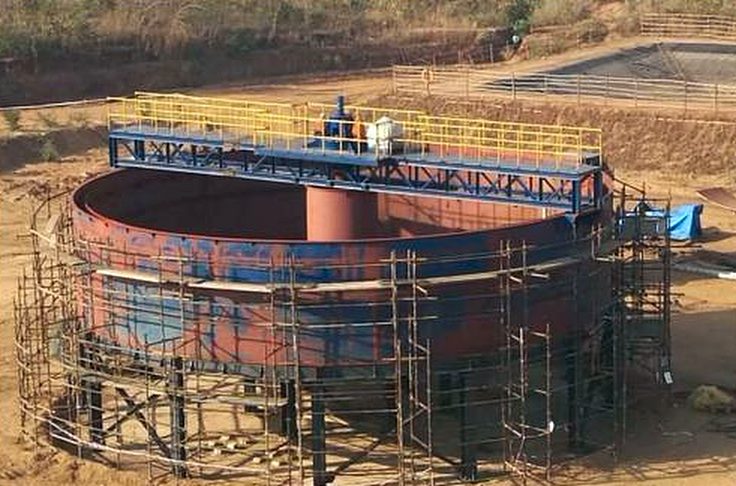

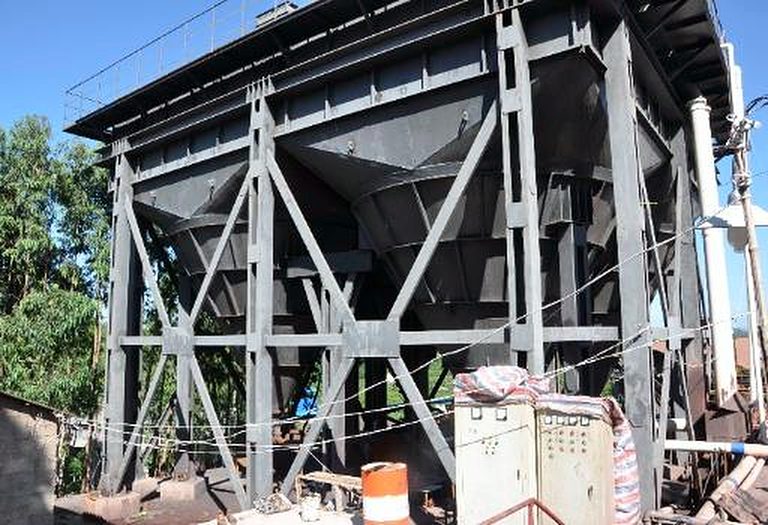

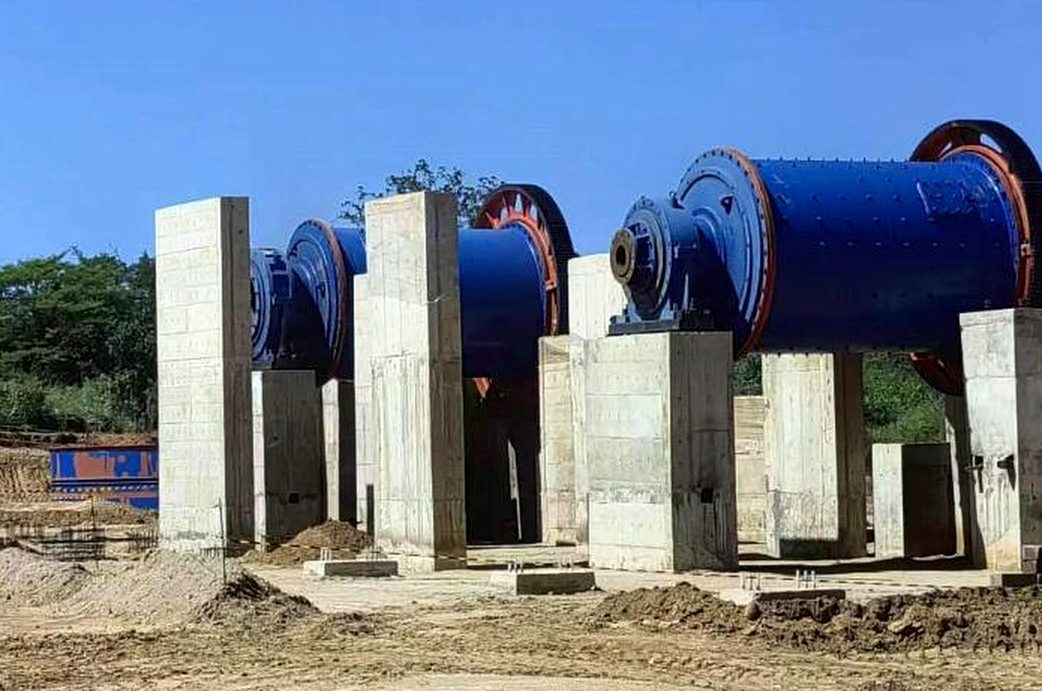

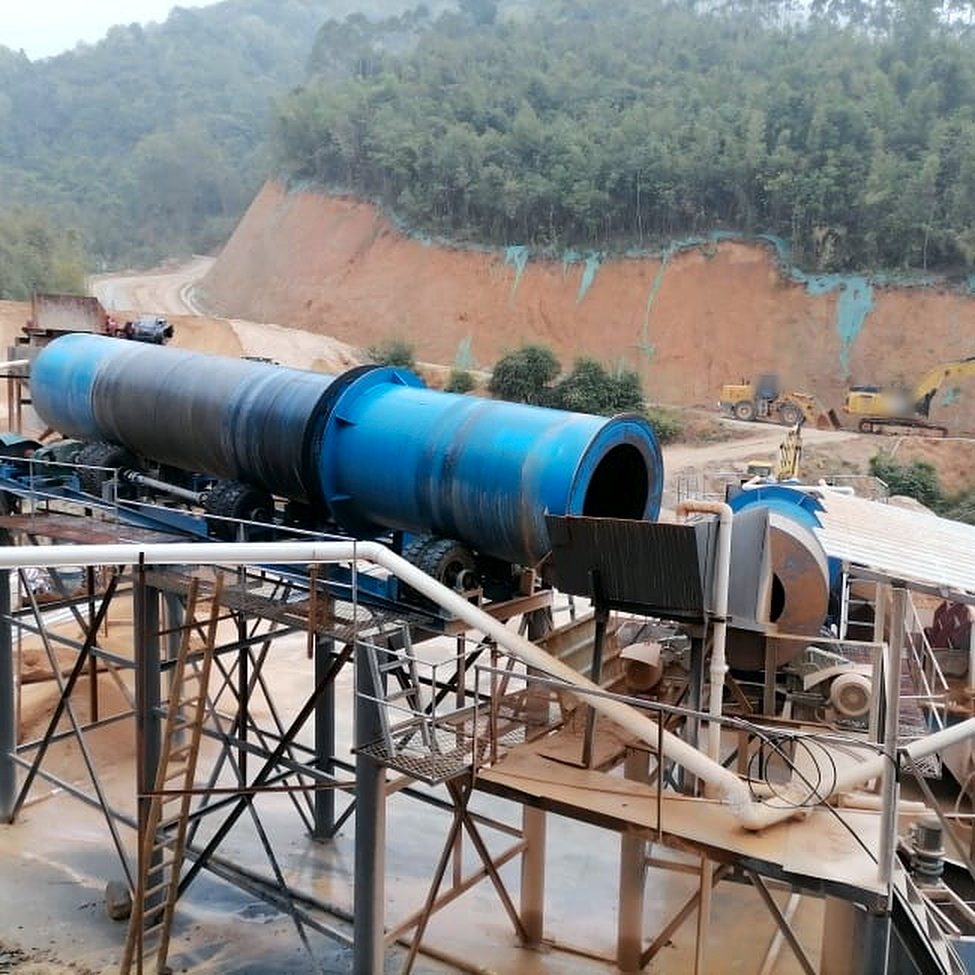

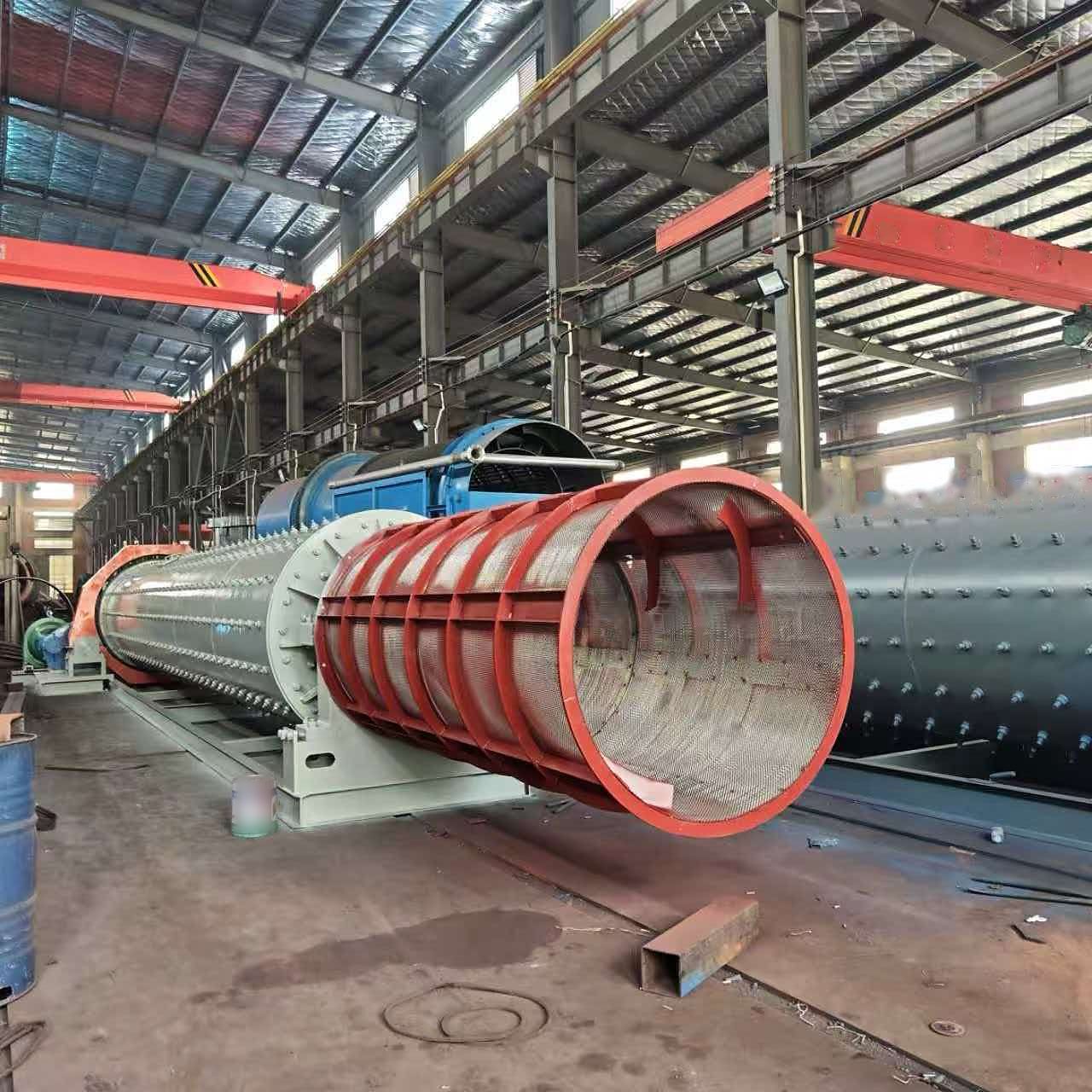

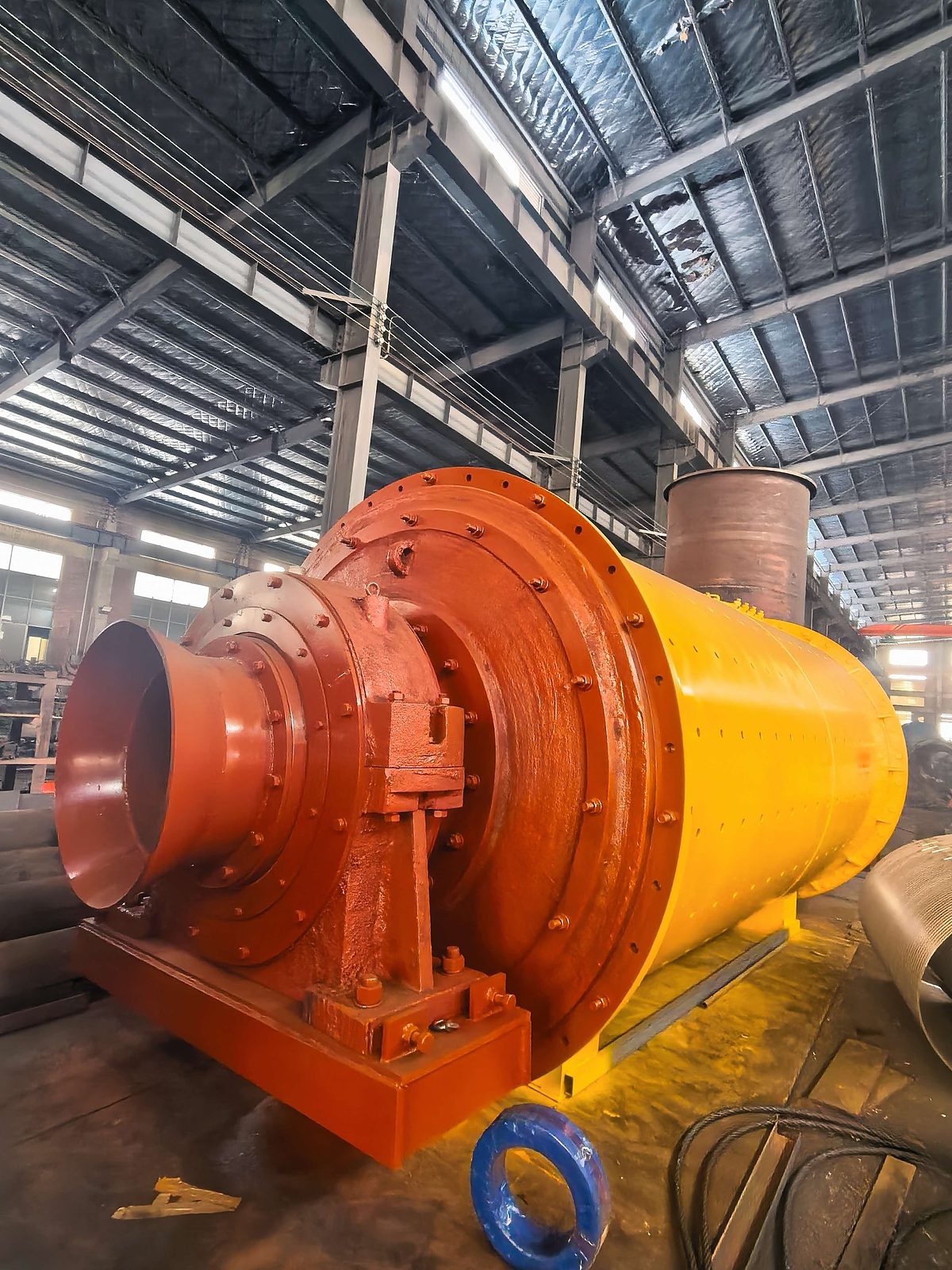

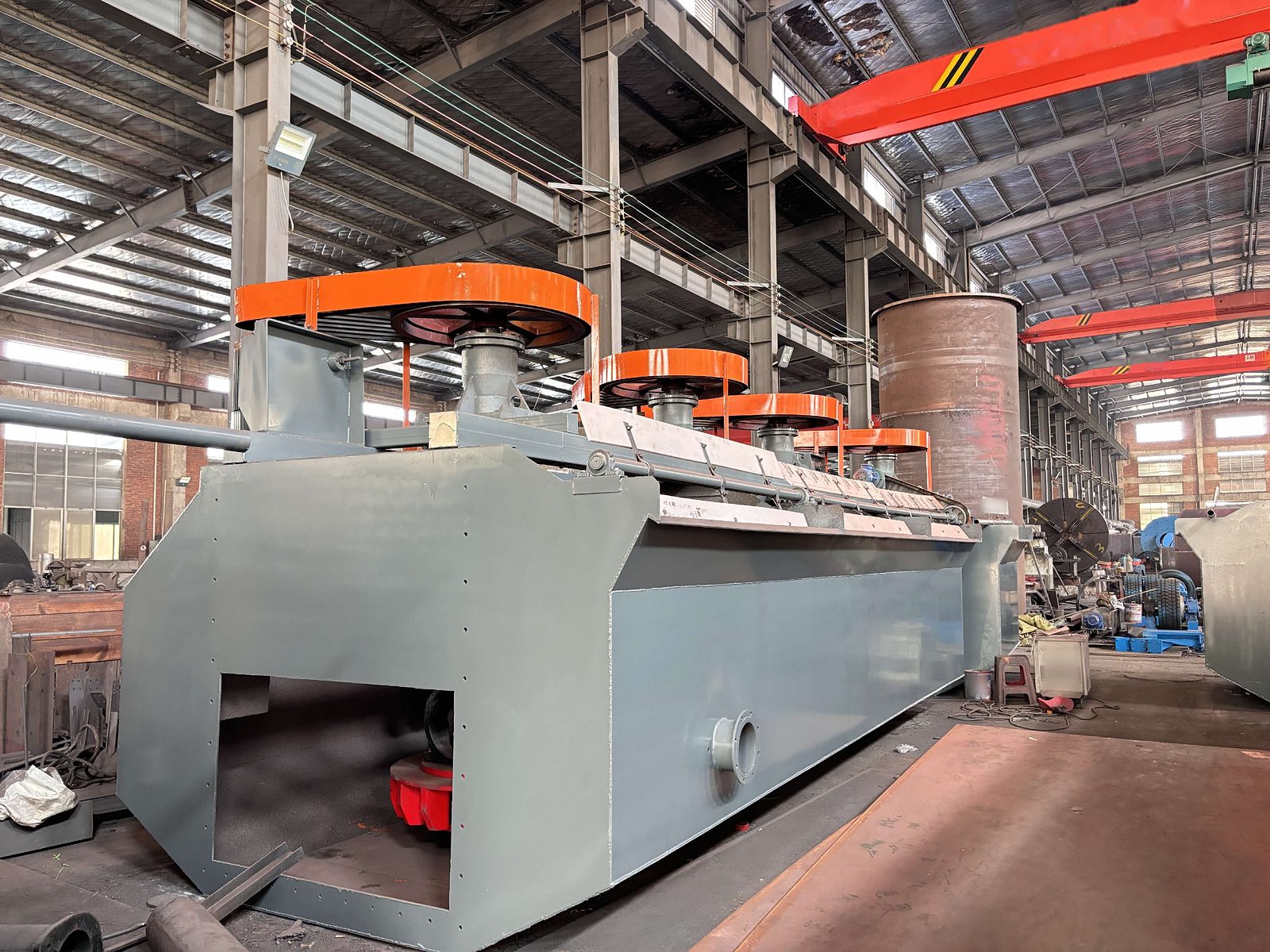

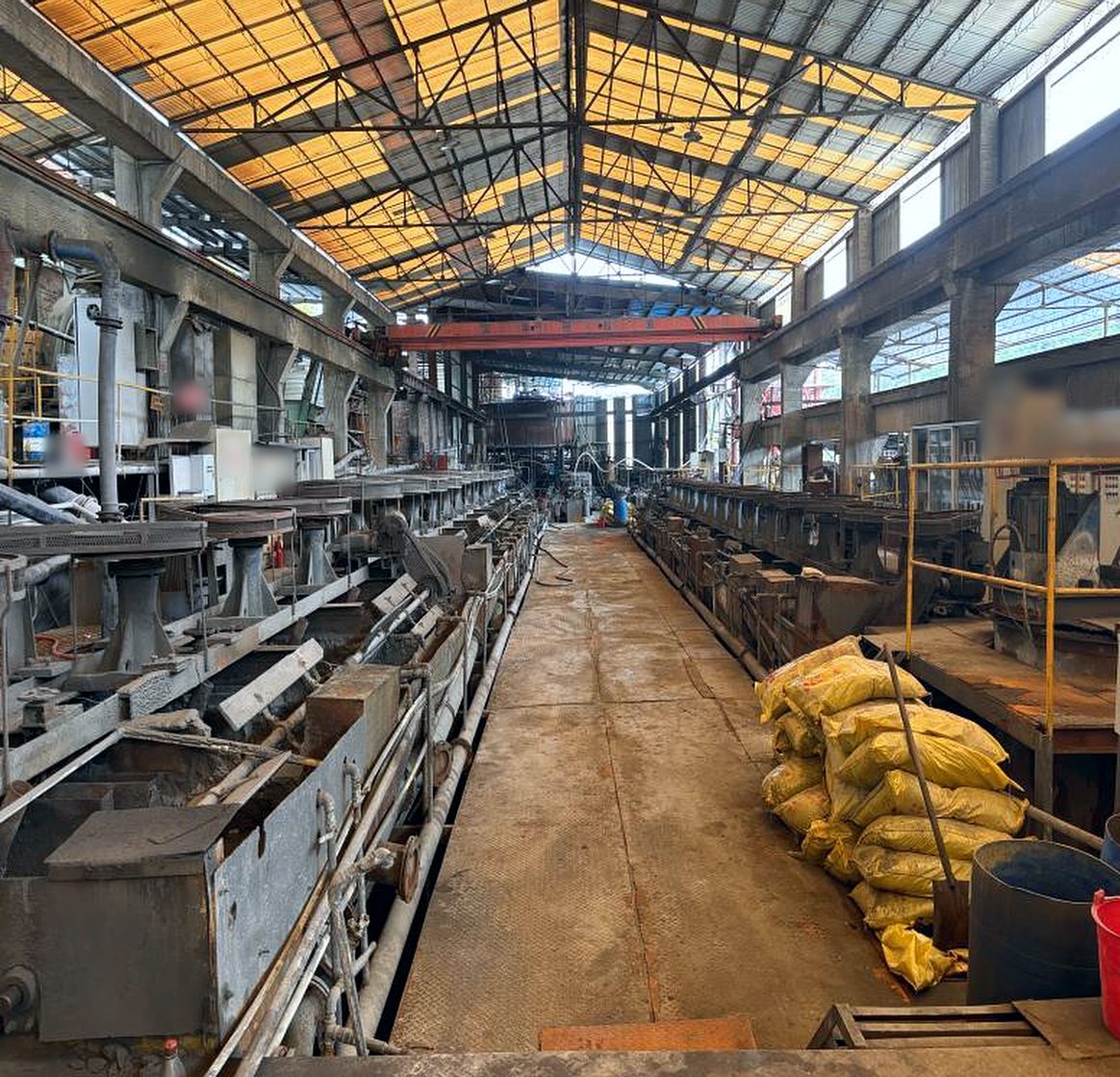

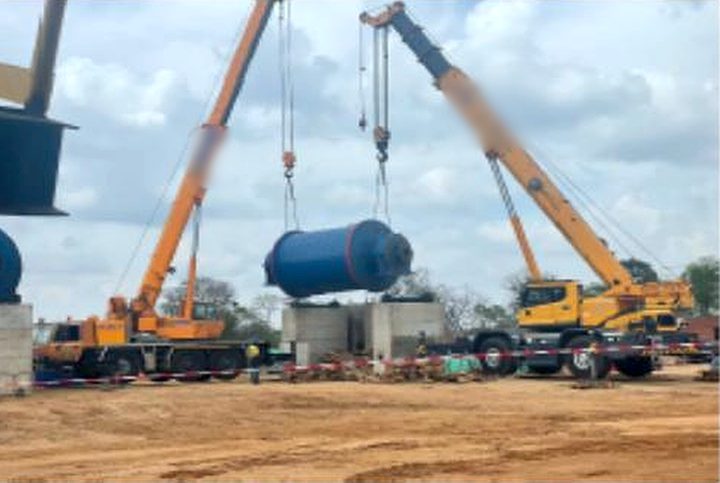

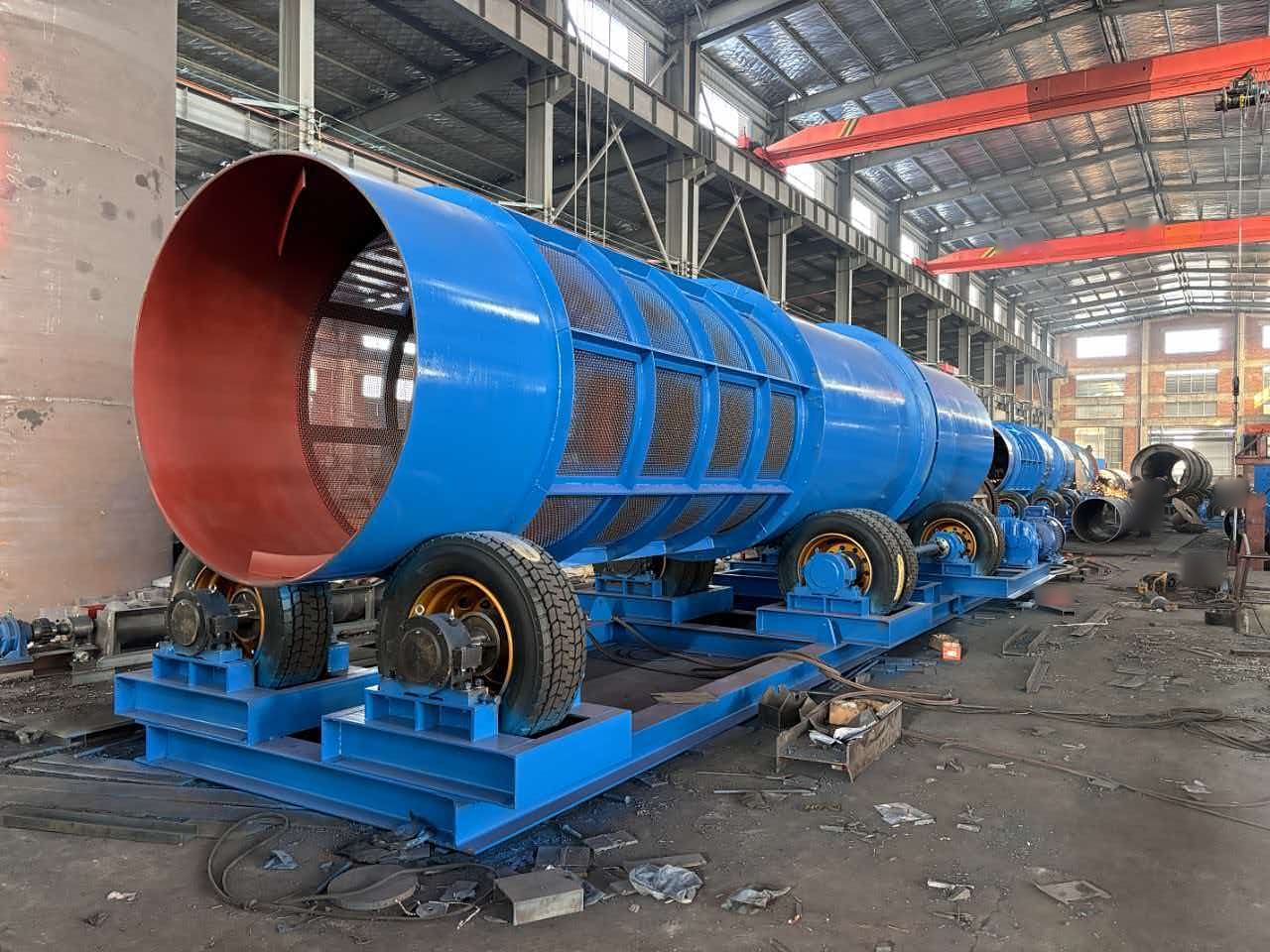

Unit pencucian trommel mobile beroperasi di lokasi emas aluvialUnit pencucian emas trommel mobileAyakan trommel yang mengumpan sluice untuk perolehan emas aluvialTrommel dan sluice perolehan emasDeretan spiral chute beroperasi di pabrik pengolahanSirkuit pemisahan spiral chuteDrum scrubber terpasang di platform bajaDrum scrubber di lokasiDrum scrubber: drum Φ2 × 5 m dengan bagian saringan poliuretan 2,5 m, penggerak ban (tahap perakitan)Mesin cuci drum putarSangkar trommel, dengan ball mill di belakangTrommelSpiral classifier high-weirSpiral classifierBall mill yang sudah dicat, di bengkelBall millRangkaian sel flotasi di bengkelSel flotasiDeretan sel flotasi dan jalur operator saat beroperasiDeretan sel flotasiPemandangan luas di dalam pabrik flotasiInterior pabrik flotasiBall mill dengan motor penggerak, di bengkelBall millDeretan tangki carbon-in-leach di samping ball millTangki pelindian CIL dan ball millTangki thickener sedang dipasang di dalam perancahThickener dalam pemasanganBall mill terpasang di fondasi beton saat instalasiBall mill di atas fondasiStruktur bin bijih baja dengan panel kontrolStruktur bin bijih bajaStockpile bijih dengan sistem konveyor sabukStockpile bijih dan konveyorStockpile bijih di samping area tambang terbukaArea tambang terbuka dan stockpile bijihDua crane mengangkat badan ball mill ke posisinyaPengangkatan peralatan di lokasiCrane mengangkat unit drum ke fondasinyaUnit drum diangkat ke posisinya
HOW WE WORK

Alur Kerja Sama

  1. Diskusi KebutuhanJenis bijih, kadar, kapasitas, kondisi lokasi
  2. Uji SampelUji pengolahan bila perlu untuk menentukan proses
  3. Desain ProsesDiagram alir, pemilihan alat, dan tata letak
  4. PenawaranPenawaran rinci dengan jadwal kirim dan pembayaran
  5. ProduksiDibuat sesuai pesanan di basis Shicheng
  6. PengirimanPengemasan, pemuatan kontainer, dan transportasi
  7. Instalasi & CommissioningPanduan instalasi dan dukungan commissioning

Sampaikan jenis bijih dan kapasitas Anda — dapatkan konfigurasi dan penawaran

Insinyur kami merekomendasikan diagram alir dan peralatan sesuai karakter bijih Anda.
